Características generales estándar

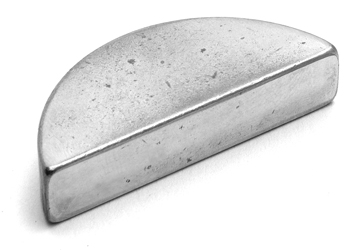

Chavetas de disco (NFE 22179)
Denominación : Chaveta de disco
Normas habituales : NFE22179
Material estándar : Acero C45 50kg/mm2 mínimo
Comentarios : Aristas redondeadas en bombo. Posibilidad de varios materiales.
Ver surtidos de chavetas
|

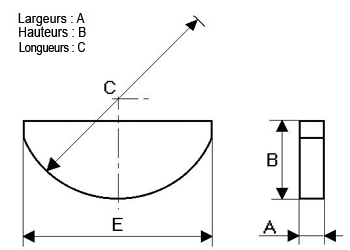

Matière = C45
cote métrique
|
|
Matière = C45
cote pouce
|
|
A
h9
|
B
h11
|
C
h11
|
E
h11
|
A
h9
|
B
h11
|
C
h11
|
E
h11
|
| 2 |
2,6 |
7 |
|
3 |
5,15 |
12,7 |
|
| 2,5 |
3,7 |
10 |
9,0 |
3 |
7,91 |
19,05 |
|
| 3 |
3,7 |
10 |
9,0 |
3,17 |
5,15 |
12,7 |
|
| 3 |
5 |
13 |
11,5 |
3,17 |
6,35 |
15,8 |
|
| 3 |
6,5 |
16 |
15,0 |
3,97 |
6,35 |
15,8 |
|
| 4 |
5 |
13 |
11,5 |
3,97 |
7,91 |
19,05 |
|
| 4 |
6,5 |
16 |
15,0 |
3,97 |
9,52 |
22,2 |
|
| 4 |
7,5 |
19 |
17,5 |
4,76 |
7,91 |
19,05 |
|
| 5 |
6,5 |
22 |
15,0 |
4,76 |
9,52 |
22,2 |
|
| 5 |
7,5 |
22 |
17,5 |
4,76 |
11,11 |
25,4 |
|
| 5 |
9 |
25 |
20,5 |
4,76 |
12,3 |
28,6 |
|
| 6 |
9 |
28 |
20,5 |
6,35 |
9,52 |
22,2 |
|
| 6 |
10 |
32 |
23,0 |
6,35 |
11,11 |
25,4 |
|
| 6 |
11 |
28 |
25,5 |
6,35 |
13,8 |
31,7 |
|
| 6 |
13 |
32 |
30,0 |
7,94 |
11,11 |
25,4 |
|
| 8 |
11 |
28 |
25,5 |
7,94 |
12,3 |
28,6 |
|
| 8 |
13 |
32 |
30,0 |
|
| 8 |
15 |
38 |
35,0 |
| 8 |
16 |
45 |
41,0 |
| 10 |
16 |
45 |
41,0 |
| 10 |
19 |
65 |
56,0 |
| 12 |
19 |
65 |
56,0 |
| 12 |
24 |
80 |
70,0 |
